思科DHCP服务配置以及中继

01778

以下分别讲解三层交换机充当DHCP server，路由充当DHCP server ，服务器充当DHCP server。

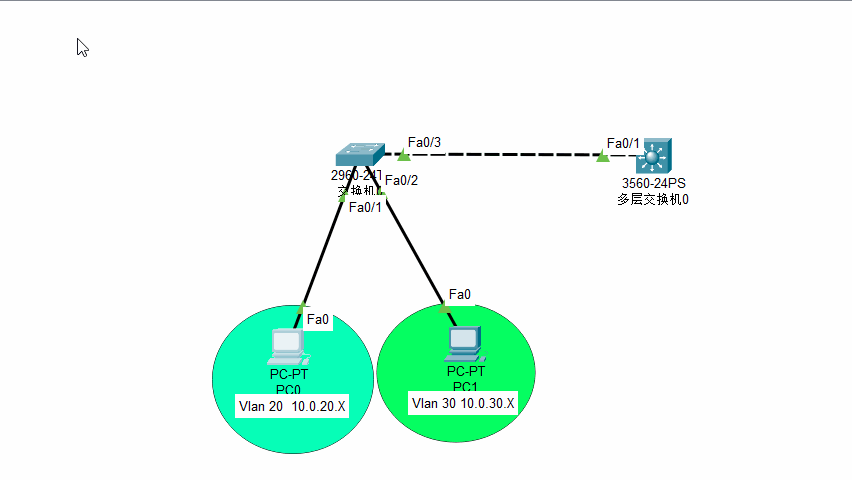

三层交换充当DHCP Server服务器

图片[1]-思科DHCP服务配置以及中继-木马屋
交换机0配置Vlan
Switch>enable
Switch#conf t
Switch(config)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int f0/1
Switch(config-if)#switchport m access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#int f0/2
Switch(config-if)#switchport m access
Switch(config-if)#switchport access vlan 30
Switch(config-if)#int f0/3
Switch(config-if)#switchport mode trunk
多层交换机0配置Vlan
Switch>enable
Switch#conf
Switch#configure t
Switch(config)#int f0/1
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int
Switch(config)#interface vlan 20
Switch(config-if)#ip address 10.0.20.254 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)#int v 30
Switch(config-if)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip address 10.0.30.254 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#ip routing
多层交换机配置DHCP服务
Switch#enable
Switch#conf t
Switch(config)#service dhcp
Switch(config)#ip dhcp pool vlan20
Switch(dhcp-config)#default-router 10.0.20.254 //默认网关
Switch(dhcp-config)#network 10.0.20.0 255.255.255.0 //设置网络号和掩码
Switch(dhcp-config)#domain-name mumawu.com //设置DNS域名
Switch(dhcp-config)#dns-server 114.114.114.114 //设置DNS地址
Switch(dhcp-config)#exit
Switch(config)#service dhcp
Switch(config)#ip dhcp pool vlan30
Switch(dhcp-config)#domain-name mumawu.com
Switch(dhcp-config)#dns-server 114.114.114.115
//排除DHCP指定地址
Switch(config)#ip dhcp excluded-address 10.0.20.254 //指定排除
Switch(config)#ip dhcp excluded-address 10.0.20.250 10.0.20.253 //区域排除

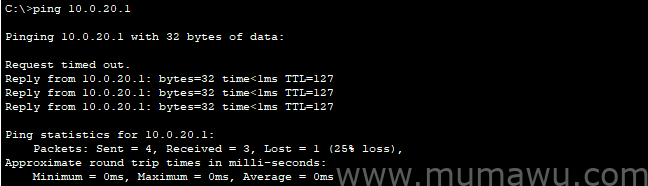

验证是否获取成功

图片[2]-思科DHCP服务配置以及中继-木马屋
图片[3]-思科DHCP服务配置以及中继-木马屋
也可以通信

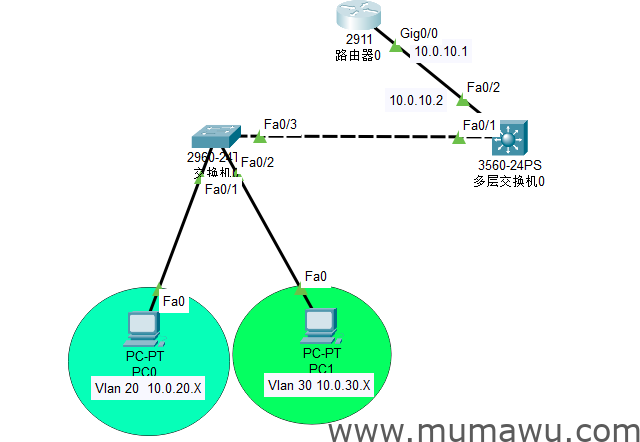

路由器充当DHCP Server服务器

图片[4]-思科DHCP服务配置以及中继-木马屋
交换机0配置Vlan
Switch>enable
Switch#conf t
Switch(config)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int f0/1
Switch(config-if)#switchport m access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#int f0/2
Switch(config-if)#switchport m access
Switch(config-if)#switchport access vlan 30
Switch(config-if)#int f0/3
Switch(config-if)#switchport mode trunk
多层交换机0配置Vlan
Switch>enable
Switch#conf
Switch#configure t
Switch(config)#int f0/1
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int
Switch(config)#interface vlan 20
Switch(config-if)#ip address 10.0.20.254 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)#int v 30
Switch(config-if)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip address 10.0.30.254 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#ip routing
//创建Vlan10让他跟路由器通信
//no switch 方式 需要添加静态路由
Switch(config)#inf f0/2
Switch(config-if)#no switchport
Switch(config-if)#ip address 10.0.10.2 255.255.255.0
Switch(config-if)#no shutdown
//vlan方式
Switch(config)#vlan 10
Switch(config-if)#switchport access vlan 10
Switch(config)#int vlan 10
Switch(config-if)#ip address 10.0.10.2 255.255.255.0
//DHCP报文中继
Switch(config)#int vlan 20
Switch(config-if)#ip helper-address 10.0.10.1
Switch(config-if)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip helper-address 10.0.10.1
Switch(config)#ip route 10.0.20.0 255.255.255.0 10.0.10.1 //静态路由
Switch(config)#ip route 10.0.30.0 255.255.255.0 10.0.10.1
路由器0配置DHCP服务
Switch#enable
Switch#conf t
Switch(config)#service dhcp
Switch(config)#ip dhcp pool vlan20
Switch(dhcp-config)#default-router 10.0.20.254 //默认网关
Switch(dhcp-config)#network 10.0.20.0 255.255.255.0 //设置网络号和掩码
Switch(dhcp-config)#domain-name mumawu.com //设置DNS域名
Switch(dhcp-config)#dns-server 114.114.114.114 //设置DNS地址
Switch(dhcp-config)#exit
Switch(config)#service dhcp
Switch(config)#ip dhcp pool vlan30
Switch(dhcp-config)#domain-name mumawu.com
Switch(dhcp-config)#dns-server 114.114.114.115
Router(config)#ip route 10.0.20.0 255.255.255.0 10.0.10.2 //回程静态路由
Router(config)#ip route 10.0.30.0 255.255.255.0 10.0.10.2
//排除DHCP指定地址
Switch(config)#ip dhcp excluded-address 10.0.20.254 //指定排除
Switch(config)#ip dhcp excluded-address 10.0.20.250 10.0.20.253 //区域排除

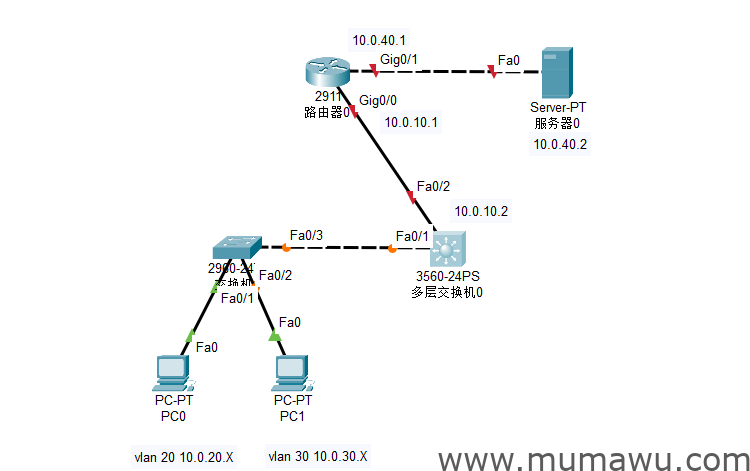

自有DHCP服务器搭配中继配置

图片[5]-思科DHCP服务配置以及中继-木马屋
交换机0配置Vlan
Switch>enable
Switch#conf t
Switch(config)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int f0/1
Switch(config-if)#switchport m access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#int f0/2
Switch(config-if)#switchport m access
Switch(config-if)#switchport access vlan 30
Switch(config-if)#int f0/3
Switch(config-if)#switchport mode trunk
多层交换机0配置Vlan
Switch>enable
Switch#conf
Switch#configure t
Switch(config)#int f0/1
Switch(config-if)#switchport trunk encapsulation dot1q
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config)#int
Switch(config)#interface vlan 20
Switch(config-if)#ip address 10.0.20.254 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)#int v 30
Switch(config-if)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip address 10.0.30.254 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#ip routing
//创建Vlan10让他跟路由器通信
//no switch 方式 需要添加静态路由
Switch(config)#inf f0/2
Switch(config-if)#no switchport
Switch(config-if)#ip address 10.0.10.2 255.255.255.0
Switch(config-if)#no shutdown
//vlan方式
Switch(config)#vlan 10
Switch(config-if)#switchport access vlan 10
Switch(config)#int vlan 10
Switch(config-if)#ip address 10.0.10.2 255.255.255.0
//DHCP报文中继
Switch(config)#int vlan 20
Switch(config-if)#ip helper-address 10.0.40.2
Switch(config-if)#exit
Switch(config)#int vlan 30
Switch(config-if)#ip helper-address 10.0.40.2
Switch(config)#ip route 10.0.20.0 255.255.255.0 10.0.10.1 //静态路由
Switch(config)#ip route 10.0.30.0 255.255.255.0 10.0.10.1
Switch(config)#ip route 10.0.40.0 255.255.255.0 10.0.10.1
路由器0配置
Router>enable
Router#conf t
Router(config)#int g0/0
Router(config-if)#ip address 10.0.10.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#int g0/1
Router(config-if)#ip address 10.0.40.1 255.255.255.0
Router(config-if)#no shutdown
Router(config)#ip route 10.0.20.0 255.255.255.0 10.0.10.2 //添加路由
Router(config)#ip route 10.0.30.0 255.255.255.0 10.0.10.2
Router(config)#ip route 10.0.40.0 255.255.255.0 10.0.10.2



图片[6]-思科DHCP服务配置以及中继-木马屋

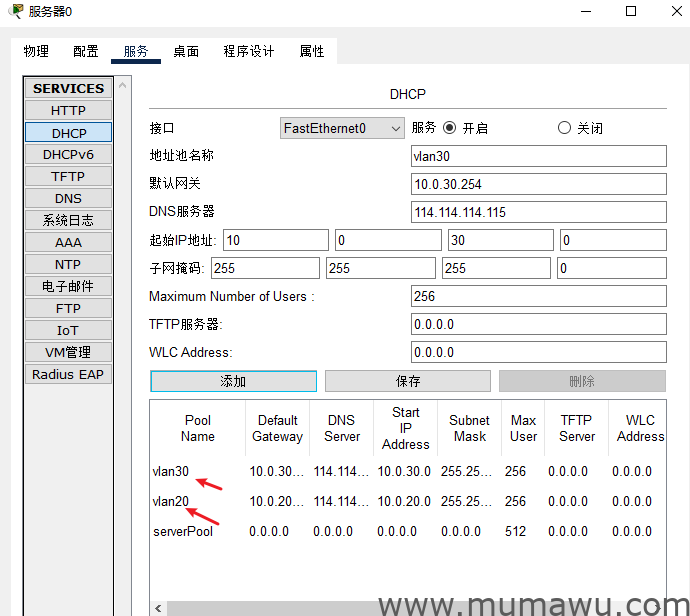

服务器的设置
