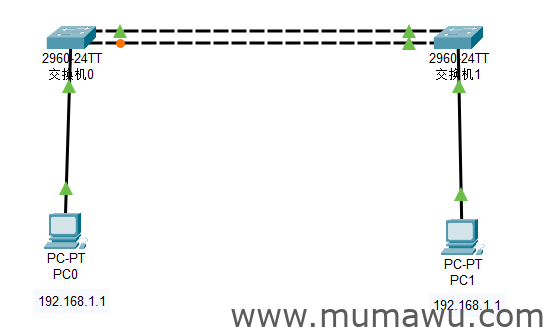

为什么要聚合端口?配置链路聚合,提高链路可靠性、可用性。当一路链路出现宕机,不影响网络传输。下面给大家看下拓扑图
![图片[1]-思科二层端口聚合-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-09_14-14-57.png)

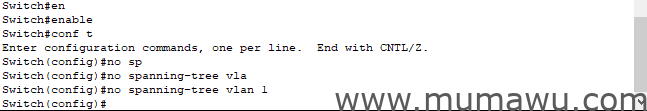

所有交换机关闭生成树spanning-tree
Switch>enable //进入特权模式 简写 en
Switch#configure terminal //进入全局配置模式 简写 conf t
Switch(config)#no spanning-tree vlan 1 //关闭Vlan1的生成树
![图片[2]-思科二层端口聚合-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-09_14-41-00.png)

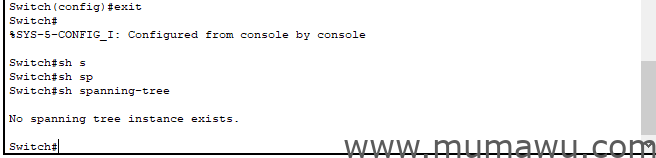

show spanning-tree /查看生成树 简写 sh sp
![图片[3]-思科二层端口聚合-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-09_14-41-37.png)

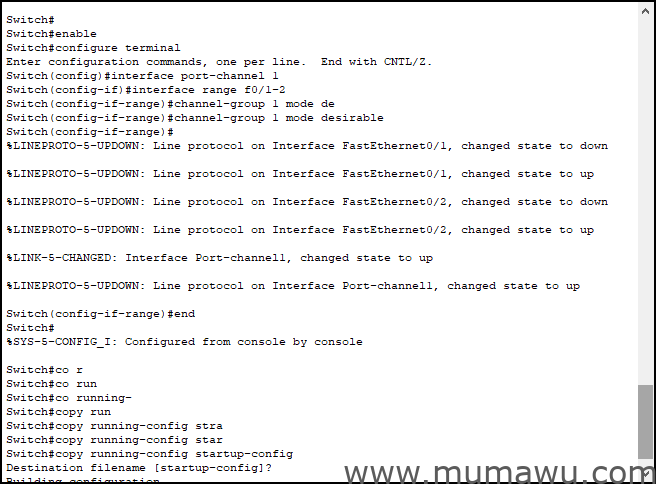

所有交换机创建聚合组 1
interface port-channel 1 //创建聚合组1
Switch>enable
Switch#configure terminal
Switch(config)#interface port-channel 1 //创建聚合组1
Switch(config-if)#interface range f0/1-2 //配置端口
Switch(config-if-range)#channel-group 1 mode desirable //修改模式
Switch(config-if-range)#end //结束返回
Switch#show running-config //查看系统配置
Switch#copy running-config startup-config 保存配置
![图片[4]-思科二层端口聚合-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-09_15-31-40.png)

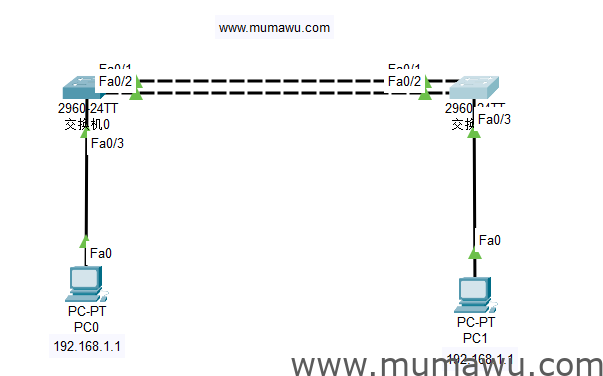

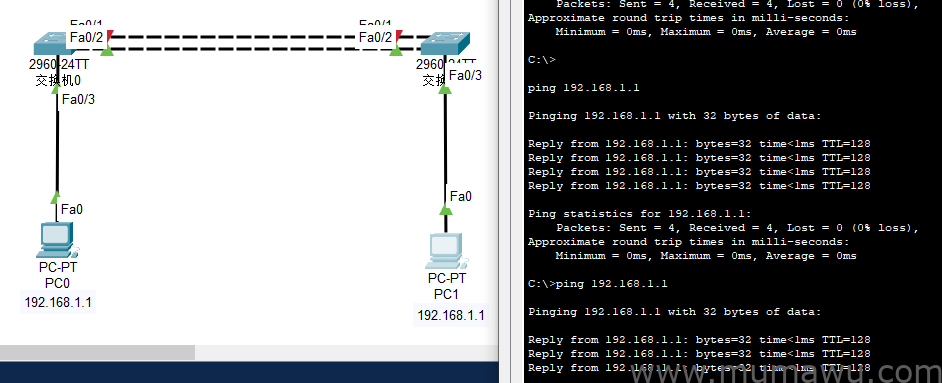

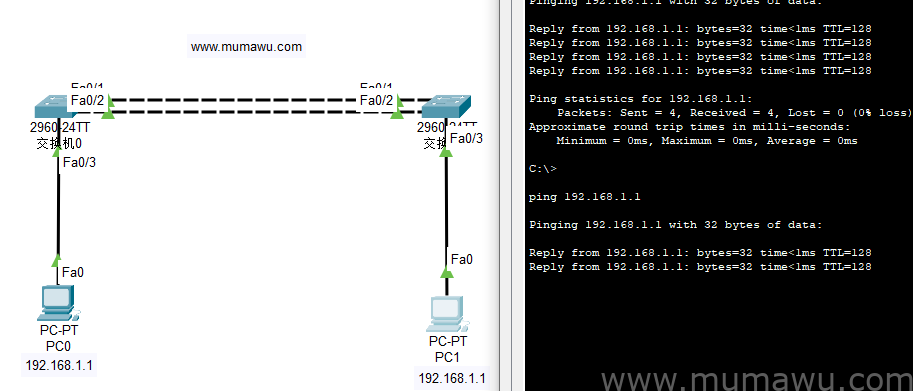

断开一条链路进行验证
![图片[5]-思科二层端口聚合-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-09_15-36-48.png)
![图片[6]-思科二层端口聚合-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-09_15-38-01.png)
![图片[7]-思科二层端口聚合-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-09_15-38-20.png)
查看聚合口和成员

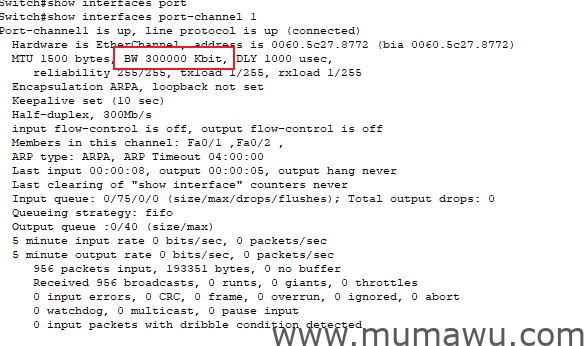

show interface port-channel 1 //查看聚合口
![图片[8]-思科二层端口聚合-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-09_16-28-24.png)

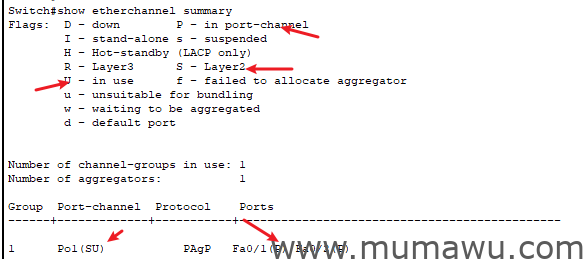

show etherchannel summary //查看聚合组成员
![图片[9]-思科二层端口聚合-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-09_16-28-49.png)
