Vlan的作用是什么呢？

(1)端口的分隔。即便在同一个交换机上，处于不同VLAN的端口也是不能通信的。这样一个物理的交换机可以当作多个逻辑的交换机使用。
(2)网络的安全。不同VLAN不能直接通信，杜绝了广播信息的不安全性。
(3)灵活的管理。更改用户所属的网络不必换端口和连线，只更改软件配置就可以了

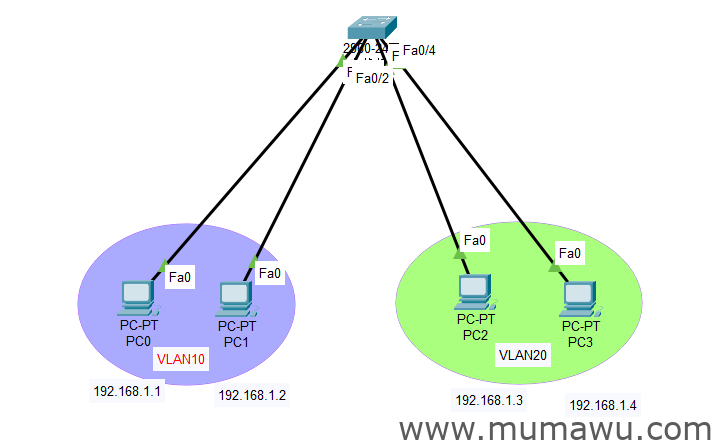

再没有划分Vlan之前，他们4台主机都是可以通信的。

划分vlan

Switch>enable
Switch#configure t
Switch(config)#vlan 10  //创建VLan10
Switch(config-vlan)#name VLAN10  //命名Vlan10
Switch(config-vlan)#vlan 20 //创建Vlan20
Switch(config-vlan)#name VlAN20 //命名Vlan20

Switch>enable
Switch#configure t
Switch(config)#vlan 10  //创建VLan10
Switch(config-vlan)#name VLAN10  //命名Vlan10
Switch(config-vlan)#vlan 20 //创建Vlan20
Switch(config-vlan)#name VlAN20 //命名Vlan20

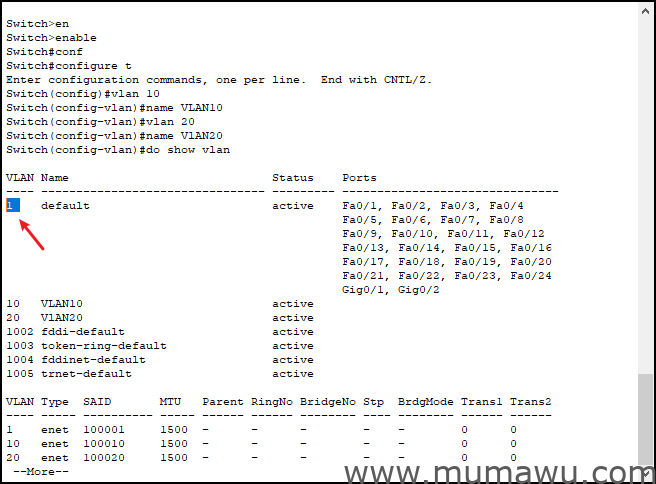

Switch(config-vlan)do show vlan  //查看vlan

不可以创建VLAN1 因为系统有默认VLAN1

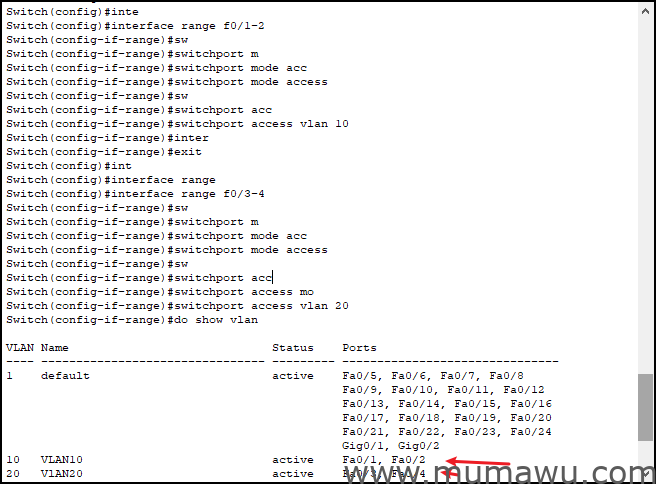

划分物理接口

Switch(config-vlan)#exit
Switch(config)#interface range f0/1-2 //进入F0/1-2接口
Switch(config-if-range)#switchport mode access //设置接口模式为access
Switch(config-if-range)#switchport access vlan 10 //划分到vlan10
Switch(config-if-range)#exit
Switch(config)#interface range f0/3-4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#do show vlan //查看vlan

可以看 VLAN 10和20 后面已经有了指定端口

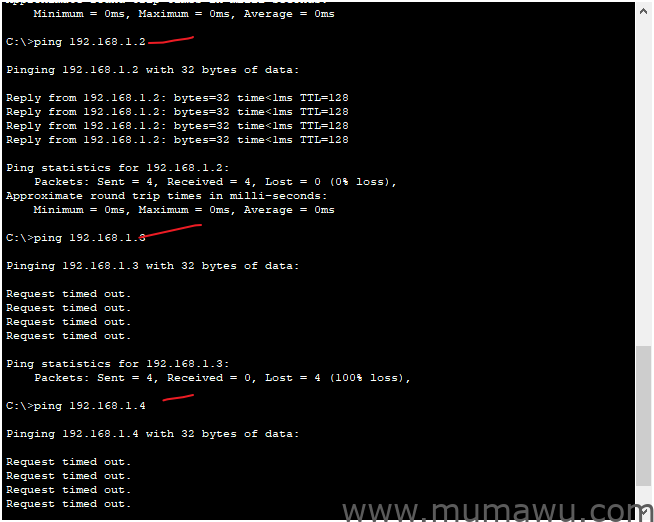

测试不同Vlan通信

可以看到，除了同一个VLAN用户，其他VLAN无法通信

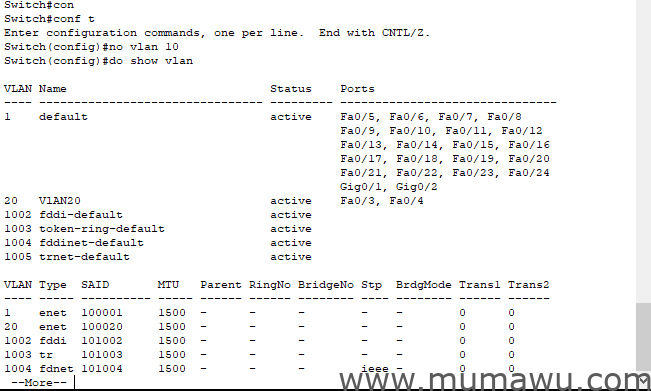

删除vlan

Switch#con
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#no vlan 10 //删除VLAN10
Switch(config)#do show vlan
