上一篇文章,我们讲了单交换机的vlan划分,现在我们看下不同网段的vlan划分,不同网段需要通信的话,需要用到三层设备。比如三层交换机,路由。这里我们讲解下三层交换机
![图片[1]-三层交换机不同网段下的vlan划分和删除-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-11_09-32-37.png)
![图片[2]-三层交换机不同网段下的vlan划分和删除-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-11_09-33-39.png)
在二层交换机建立vlan
Switch(config)#vlan 10
Switch(config-vlan)#name VLAN10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name VLAN20
Switch(config-vlan)#exit
Switch(config)#interface range f0/2-3
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#interface range f0/4-5
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20

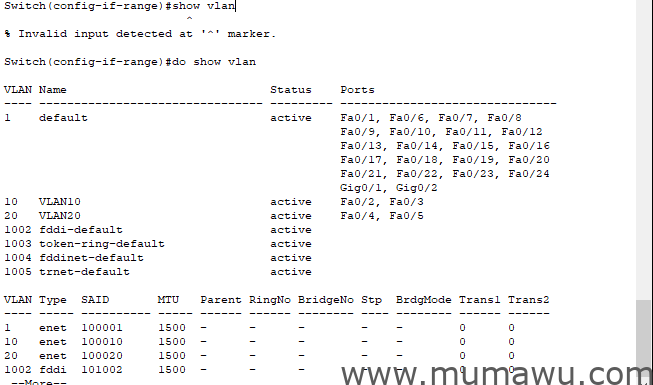

Switch(config-if-range)#do show vlan
![图片[3]-三层交换机不同网段下的vlan划分和删除-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-11_09-36-59.png)
![图片[4]-三层交换机不同网段下的vlan划分和删除-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-11_09-39-18.png)

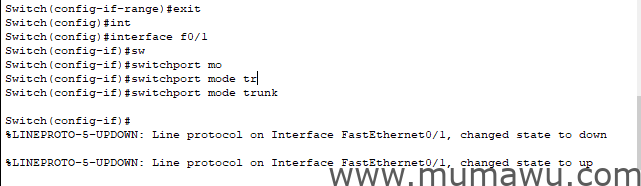

修改二层链接三层的链路口模式为Trunk
Switch(config-if-range)#exit
Switch(config)#interface f0/1
Switch(config-if)#switchport mode trunk
![图片[5]-三层交换机不同网段下的vlan划分和删除-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-11_09-40-29.png)

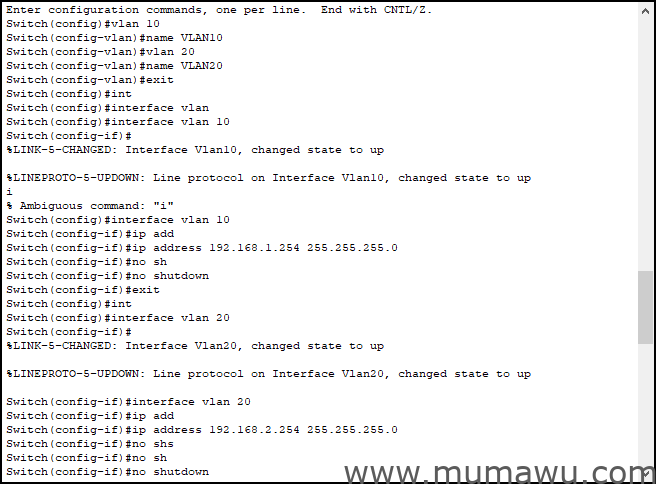

在三层交换机建立vlan并设置IP
Switch(config)#vlan 10
Switch(config-vlan)#name VLAN10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name VLAN20
Switch(config-vlan)#exit
Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.1.254 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface vlan 20
Switch(config-if)#ip address 192.168.2.254 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#ip routing
![图片[6]-三层交换机不同网段下的vlan划分和删除-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-11_10-03-15.png)
修改跟二层交换机连接的链口模式为Trunk
Switch(config)#interface f0/1
Switch(config-if)#switchport mode trunk
![图片[7]-三层交换机不同网段下的vlan划分和删除-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-11_10-08-10.png)

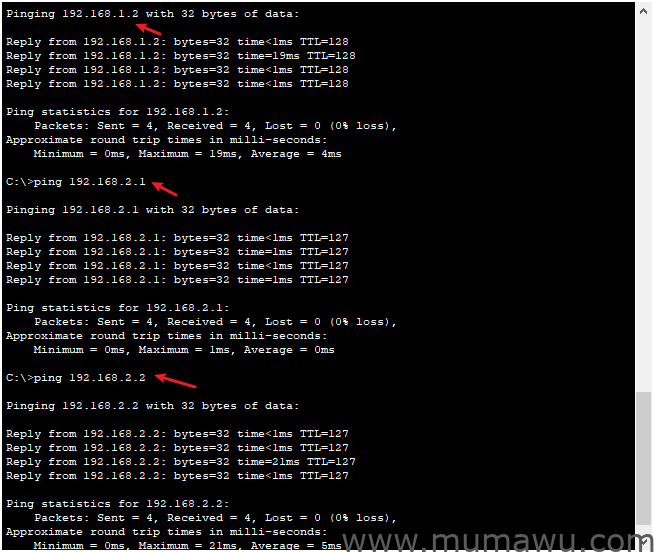

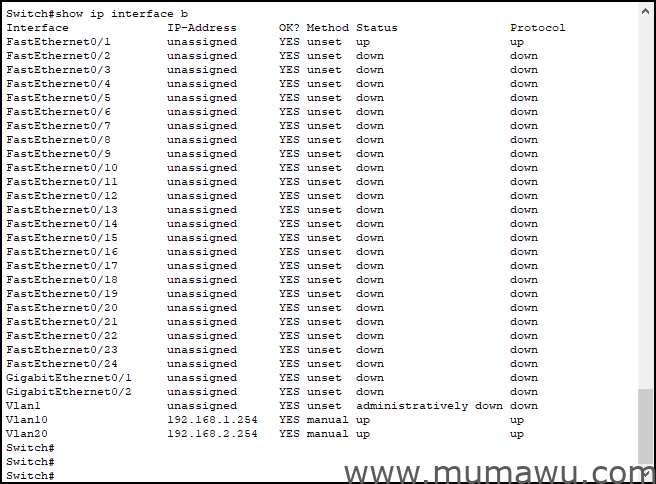

测试不同网段是否可以通信
![图片[8]-三层交换机不同网段下的vlan划分和删除-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-11_10-09-30.png)
![图片[9]-三层交换机不同网段下的vlan划分和删除-木马屋](https://www.mumawu.com/wp-content/uploads/2023/05/Snipaste_2023-05-11_10-10-49.png)
