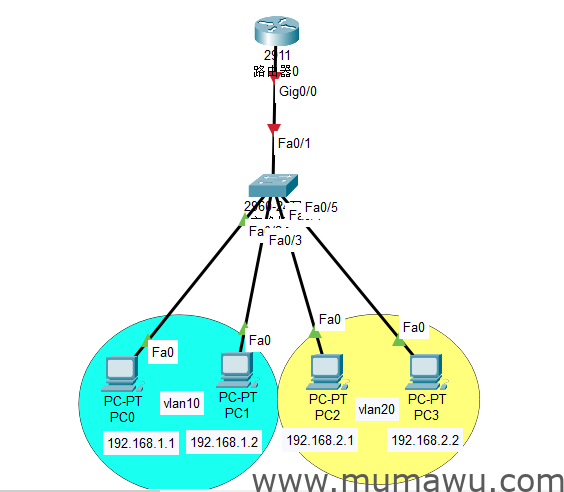

单臂路由就是在路由器以太网接口下配置若干个子接口，每个子接口对应一个VLAN，这样当路由器的以太网口连接到一个划分VLAN的二层交换机时，可以通过路由器的以太网口，实现二层交换机上多个VLAN之间的互通

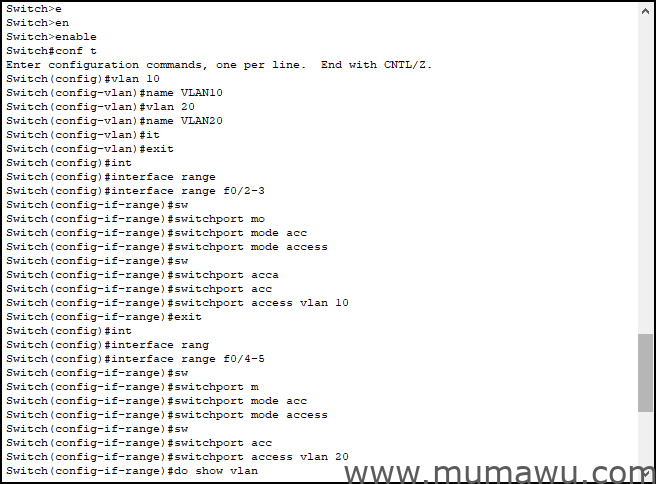

交换机新建vlan划分端口

Switch(config)#vlan 10
Switch(config-vlan)#name VLAN10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name VLAN20
Switch(config-vlan)#EXIT
Switch(config)#interface range f0/2-3
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport ac vlan 10
Switch(config-if-range)#exit
Switch(config)#interface range f0/4-5
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20

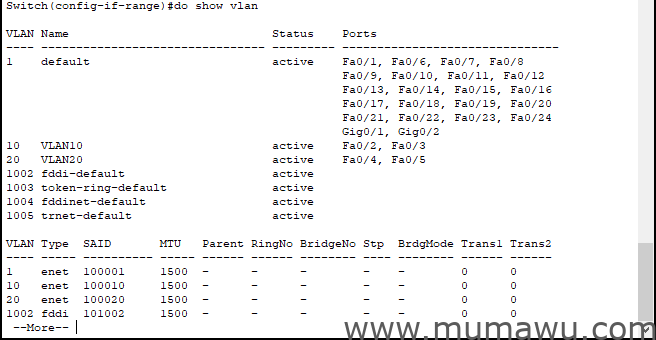

Switch(config-if-range)#do show vlan

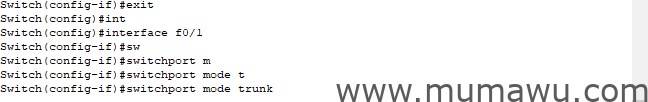

交换机连接路由链路口设置为Trunk

Switch(config-if-range)#exit
Switch(config)#interface f0/1
Switch(config-if)#switchport mode trunk

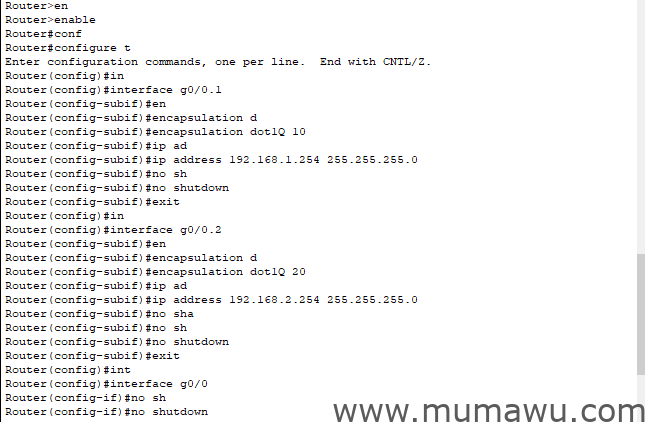

路由设置逻辑子接口

Router>enable
Router#configure t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface g0/0.1
Router(config-subif)#encapsulation dot1Q 10  //封装给vlan10
Router(config-subif)#ip address 192.168.1.254 255.255.255.0
Router(config-subif)#no shutdown
Router(config-subif)#exit
Router(config)#interface g0/0.2
Router(config-subif)#encapsulation dot1Q 20   //封装给vlan20
Router(config-subif)#ip address 192.168.2.254 255.255.255.0
Router(config-subif)#no shutdown
Router(config-subif)#exit
Router(config)#int
Router(config)#interface g0/0
Router(config-if)#no sh
Router(config-if)#no shutdown

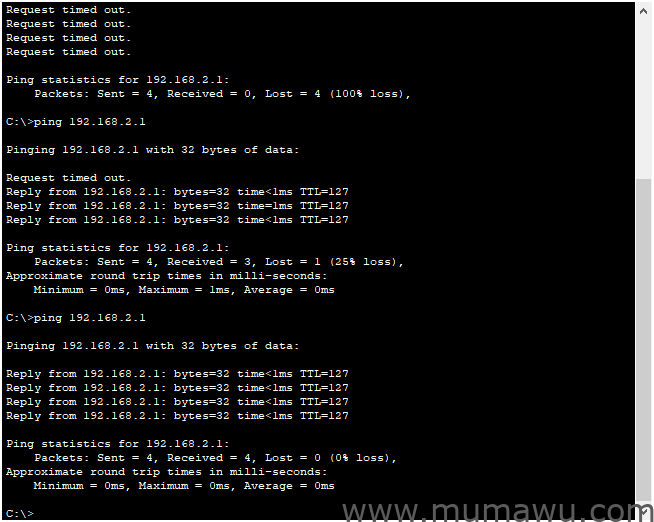

测试是否可以通信
